在钢铁厂、机械加工厂、仓储物流中心、汽车制造车间等工业场所，天车、行车和桥式起重机承担着大量物料吊运任务。随着工业生产节奏加快，如何让现场人员及时识别吊装区域、天车运行范围和潜在危险，成为工厂安全管理中的重要问题。
传统安全管理方式主要包括地面警示线、安全警示牌、声光报警器和实体隔离设施。但在一些大型厂房中，固定标线难以直接反映移动中的吊钩和悬吊物位置，警示牌也可能受到设备、物料和现场环境的遮挡。

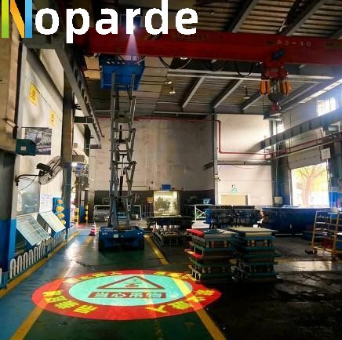

天车投影灯、行车投影灯和起重机警示投影灯，可以通过光学投影技术，将安全警示线、危险区域、吊物警示图案及其他安全标志投射到地面，帮助工作人员更加直观地识别作业区域。
深圳市百汇利科技有限公司旗下罗帕德投影灯业务，涵盖天车行车警示投影灯、工业安全警示投影灯及其他工业投影产品，并提供不同应用场景下的投影方案。对于需要进行工业安全改造的企业，可以根据现场安装条件、警示范围和实际使用需求，选择适合的投影方式。
了解更多产品信息，可访问深圳百汇利科技有限公司官网。
天车投影灯并不只有一种固定的投影形式。根据实际使用需求，工业安全投影可以分为警示线投影、危险区域投影、文字图案投影和定位光斑等类型。

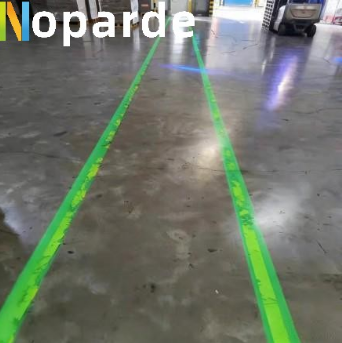

多种颜色的警示线主要用于标示天车运行区域或需要保持距离的危险边界。根据设备结构和安装方式，可以形成单条警示线、双线边界或其他线条组合。
这种投影方式适合大型厂房、钢材吊装区域、机械制造车间等场所。

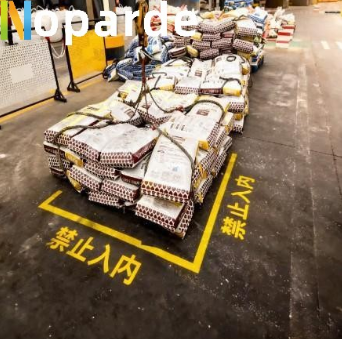

矩形投影通过四周边界标示特定区域，让工作人员更容易识别吊装作业范围。
如果需要表达更明确的警示信息，还可以将矩形边界与“危险区域”“禁止入内”等文字图案结合。

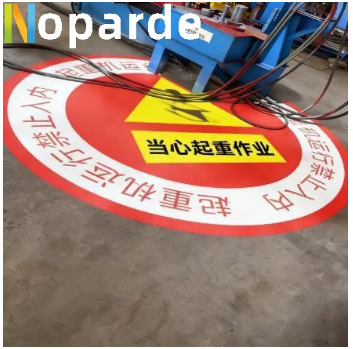

圆形危险区域可以用于辅助标示吊钩、悬吊物或特定作业位置附近的风险范围。
具体投影范围需要根据设备安装位置、投影距离和光学结构确定，不能简单地将圆形光区视为实际的安全隔离范围。
通过定制图案片，可以将吊钩、悬吊物、禁止站人符号及相关警示文字投射到地面，使安全提示更加直观。
这种方式适合需要具体表达危险类型的场景，也方便根据不同工厂的安全管理要求定制图案。
STOP、注意安全、禁止进入等图案可以通过文字与图形组合的方式呈现，适合用于特定作业区域的辅助警示。
需要注意的是，线条投影灯与图案投影灯可能采用不同的光学结构，选择产品时应先确认需要的是警示边界，还是具体的文字和图形。
更多工业投影效果，可以查看工业投影灯案例展示及150瓦工业安全投影效果案例。
针对国内工厂的安全管理需求，可以将天车投影灯图案分为吊装危险警示、人员安全警示、运行区域警示和综合定制警示四大类。
以下整理了20种具有代表性的图案方向，可用于投影灯产品开发、客户选型、工业项目方案设计及产品效果展示。其中，部分属于常见工业安全标志，部分属于可根据客户需求开发的投影图案，并不代表全部已有实际安装案例。

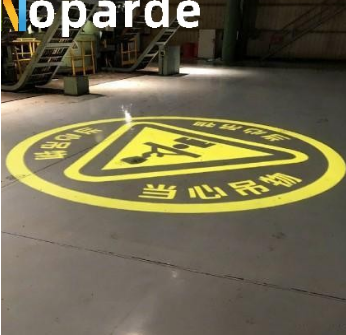

图案内容： 吊钩、悬吊物和警告标志。
主要用途： 提醒工作人员注意正在进行的吊装作业，适用于钢材加工、模具搬运及机械制造车间。
图案内容： 悬吊物、人物剪影和禁止符号。
主要用途： 提示人员不要在悬吊物下方停留，适合天车吊装作业区域。
图案内容： 坠落物体与警告标志组合。
主要用途： 用于存在物料坠落风险的吊装及搬运区域。
图案内容： 吊钩、重物、危险标志及区域边界。
主要用途： 提示工作人员注意吊装作业范围，适合钢厂、机械加工厂和大型设备装配车间。
图案内容： 禁止符号、警示文字或封闭边界。
主要用途： 标识限制人员进入的区域，适合天车运行路线和特定吊装区域。
图案内容： 停止标志及醒目的STOP文字。
主要用途： 提醒人员在特定区域提高警惕，适用于需要加强警示的位置。
图案内容： 行人剪影与禁止标志。
主要用途： 适用于人车混行区域及限制行人通行的作业区域。
图案内容： 警示边界、黄黑斜纹或“保持畅通”文字。
主要用途： 提示人员不要随意占用设备运行区域和吊装作业空间。
图案内容： 红色或其他高对比度矩形边界。
主要用途： 用于显示需要重点关注的作业范围，适合需要划分区域的工业场所。
图案内容： 圆形边界，可与吊物或危险图标结合。
主要用途： 用于辅助提示吊装位置附近的风险区域。
图案内容： 标明警示类型的线型。
主要用途： 标示危险区域边缘或需要保持距离的位置。
图案内容： 由多个间隔排列的光点组成的边界。
主要用途： 作为工业安全投影的可开发方向，用于形成点状区域提示。
图案内容： 箭头、人字纹或V形警示标记。
主要用途： 辅助表达危险方向或作业区域边界，具体设计应避免产生方向歧义。
图案内容： 警示文字加图案，也可以采用专门设计的定位标记。
主要用途： 辅助工作人员观察吊钩或吊装位置，远离起重机或天车，起到警示作用。
图案内容： “注意安全”文字与警告图形。
主要用途： 用于一般工业作业区域的辅助安全提示。

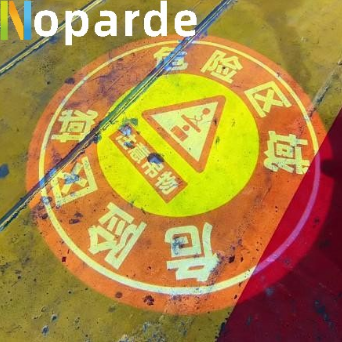

图案内容： “危险区域”文字与高对比度警示图案。
主要用途： 突出需要重点关注的区域，适用于高风险吊装作业场景。
图案内容： 安全帽图标及相关提示文字。
主要用途： 用于车间入口或要求佩戴安全防护用品的区域。

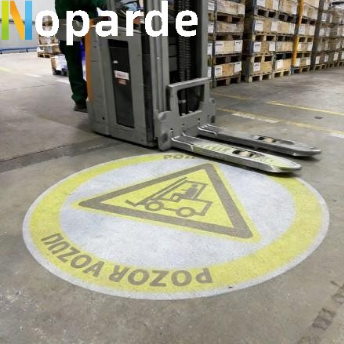

图案内容： 叉车、行人或交叉通行标志。
主要用途： 适用于天车、叉车和人员共同作业的厂房及仓储物流区域。
图案内容： 企业标识与“注意安全”“危险区域”等文字组合。
主要用途： 满足企业定制需求，也可以用于工业项目的专属安全标识。

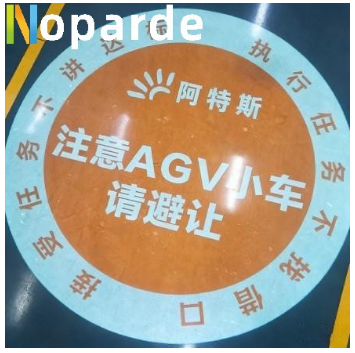

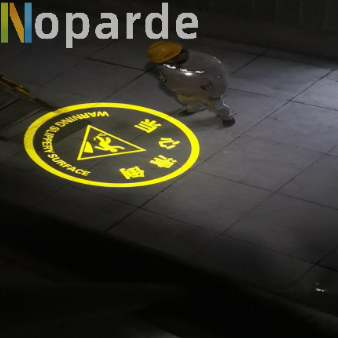

图案内容： 根据客户要求定制中文、英文或其他语言的警示文字与图形。
主要用途： 适用于不同语言环境的生产车间，以及具有特殊安全管理要求的工业项目。
以上20种图案可作为天车投影灯警示图案库的基础内容。实际制作时，需要结合投影灯的图案片结构、光学参数和投影距离确认可实现的效果。
不同工厂的吊装方式、设备布局和人员通行路线存在差异，因此天车投影灯的选型应以现场安全需求为依据。
| 应用场景 | 推荐投影形式 | 推荐图案 |
|---|---|---|
| 钢铁厂、钢材加工车间 | 危险区域边界、吊物警示 | 当心吊物、吊物下方禁止站人 |
| 机械制造车间 | 矩形安全区域、警示图案 | 危险区域、注意安全 |
| 模具搬运区域 | 圆形或矩形危险区域 | 当心吊物、禁止入内 |
| 大型设备吊装现场 | 危险图案与警戒线 | 吊装危险区域、当心坠物 |
| 仓储物流中心 | 边界投影、人员通行警示 | 保持区域畅通、禁止行人进入 |
| 天车与叉车混合作业区域 | 区域边界、交通警示 | 叉车与行人交叉警示 |
| 定制化工业项目 | 文字、图形或LOGO投影 | 企业专属警示图案 |
对于需要明确显示天车移动边界的场景，应重点评估线条投影或专用边界灯；对于需要显示具体危险内容的场景，则可以考虑工业图案投影灯。
如果现场存在复杂的设备运动轨迹，还应确认投影灯安装位置与实际危险区域之间的关系，避免投影范围无法准确对应需要警示的位置。
传统地面警示线主要用于标示固定区域，例如设备通道、人员通道和长期划定的安全边界。天车投影灯则可以通过光学投影形成视觉警示，并在合适的安装条件下配合设备移动显示不同位置的提示。
| 对比项目 | 传统地面警示线 | 天车投影灯 |
|---|---|---|
| 警示位置 | 固定 | 可根据安装方式形成移动警示 |
| 图案变化 | 通常需要重新施工 | 可更换图案片的型号支持图案调整 |
| 日常维护 | 可能需要修补或重新涂装 | 需要检查光源、光学部件及安装状态 |
| 适用场景 | 固定通道及划定区域 | 动态作业区域和投影警示 |
| 使用条件 | 受地面磨损、污染等影响 | 受投影距离、环境光、地面材质和遮挡影响 |
需要强调的是，天车投影灯不能完全替代实体隔离、规范的吊装操作、人员培训及其他必要的安全措施。对于高风险作业，应根据现场风险评估建立完整的安全防护体系。
深圳市百汇利科技有限公司总部位于深圳，旗下拥有罗帕德Noparde、阿拉丁励影、百汇利等品牌，业务涵盖工业安全警示投影、广告LOGO投影、文旅亮化及其他投影照明产品。
根据官网展示的产品矩阵，工业投影灯系列包括天车行车投影灯、常规工业警示图案投影灯、车载工业投影灯和一字线激光灯等方向，并支持根据客户需求规划定制化投影方案。
对于天车投影灯项目，客户可以重点确认以下内容：
1. 现场应用需求
明确天车类型、安装位置、吊装作业方式、人员通行路线及需要重点提示的危险区域。
2. 投影形式
根据实际需求选择红色警示线、矩形区域、危险图案、文字标志或定位光斑等方案。
3. 投影参数
结合安装高度、投影距离、所需图案尺寸、环境照明和地面反射情况进行评估。
4. 图案定制
根据工厂的安全管理要求，设计“当心吊物”“吊物下方禁止站人”“注意安全”“危险区域”等警示图案。
5. 效果确认
通过样品测试或现场投影测试，检查图案清晰度、可视范围和实际安装效果。
更多企业信息，可查看深圳百汇利科技有限公司公司简介。
对于投影灯厂家和工业项目采购人员而言，建立标准化图案库可以提高选型效率，也有助于更直观地展示产品能够实现的警示效果。
建议优先整理以下12种基础图案：
当心吊物
吊物下方禁止站人
当心坠物
吊装危险区域
禁止入内
STOP停止警示
禁止行人进入
保持区域畅通
矩形安全区域
圆形危险区域
双线警戒边界
企业LOGO与警示文字
在此基础上，再根据客户的特殊需求开发点状边界、箭头形边界、多语言图案和其他定制内容。
对于图案库的展示，建议每款图案统一包含以下信息：
图案名称及警示含义。
实际投影效果照片。
适用工业场景。
推荐投影形式。
是否支持定制。
对应的产品详情页或案例页面。
这样不仅有利于客户选型，也能让网站访客从图案内容直接了解对应产品与实际应用。
更多工业投影效果，可查看工业投影灯案例展示。
天车投影灯是工业安全可视化应用的一种方式。从红色警示线、矩形安全区域和吊钩定位光斑，到当心吊物、吊物下方禁止站人、STOP及企业定制图案，不同的投影形式能够满足不同工业场景的辅助警示需求。
对于工厂用户，应根据现场风险、设备运行方式、安装条件和人员通行路线选择合适的天车投影灯；对于工业投影灯厂家，则可以通过完善警示图案库、优化投影效果和提供定制服务，为客户提供更加贴合实际需求的产品方案。
深圳百汇利科技旗下罗帕德投影灯业务，可围绕工业安全警示需求提供相应产品与投影方案。具体产品选择和定制内容，应以实际设备结构、投影效果测试及现场应用条件为准。
如需进一步了解天车投影灯、行车工业警示投影灯及相关工业投影案例，可访问深圳百汇利科技有限公司官网，查看产品和案例信息。
